產品簡介
YHMD型全自動SF6氣體密度繼電器校驗儀是一種智能化的SF6密度繼電器校驗儀器。該校驗儀采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對20℃時的標準壓力換算，并且可即時打印、存儲測試數據以備查閱，同時自動識別測試過程中的故障。本產品攜帶方便，操作簡單，測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。
SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。
產品特征
1) 密度繼電器校驗儀采用32位微處理器和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。
2) 配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。
3) 自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4) 所有測試過程由儀器自動完成，不用人工干預，避免了繁瑣的人工氣路調節操作。
5) 漢字報表式打印測試結果，并對試驗結果進行智能分析。
6) 能同時存儲50組試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。
7) 校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。
8) 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
9) 校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染。
10）具有在線修改系統時鐘的功能。
11）具有在線修改系統壓力功能，可以現場修正。
12）核心元器件采用進口元件，性能可靠。
13）能同時測試一組報警信號、二組閉鎖信號。
14）本產品為便攜式工具，使用方便可靠，是SF6密度繼電器 校驗的最佳選擇。
技術參數
◆工作電壓：AC220V、50Hz
◆儀器功率：50W
◆儀器精度：0.2級
◆壓力顯示分辨率：0.001MPa
◆壓力校驗范圍：0～1MPa
◆環境溫度顯示分辨率：0.1°C
◆環境溫度測量范圍：-20℃～80℃
◆工作濕度：￡90%RH
◆校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
◆顯示方式：320×240圖形點陣單色液晶屏
◆操作方式：旋轉鼠標（一鍵飛梭）輸入
◆打印機型：高速微型打印機
◆打印方式：漢字報表式打印
◆存儲容量：可同時存儲50組試驗結果
◆外形尺寸：主機 365×300×220(mm3)
附件箱400×370×200(mm3)
◆SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
◆儀器重量：8kg

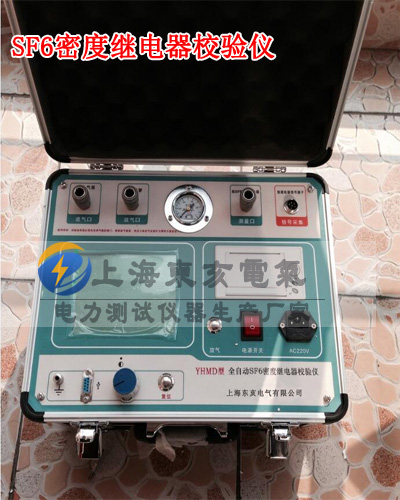

面板功能說明
1、液晶顯示說明
本儀器采用320×240高分辨率灰色背光液晶顯示屏LCD，即使在強烈日光下也能清晰顯示。參數設置及試驗結果均顯示在 LCD屏上。全漢字操作界面，圖形清晰，美觀，易于操作。
2、旋轉鼠標使用說明
旋轉鼠標的功能類似計算機上使用的鼠標， 它有三種操作： “左旋”，“右旋”，“點擊選定”。通過鼠標的這三種操作可以實現移動光標、數據輸入和操作選定等功能。
移動光標：通過左旋或右旋鼠標來移動光標，將光標移動到所要選擇的選項上，“點擊”旋鈕即可選定此項。
數據輸入：當需要修改或者輸入數據時，將光標移動到需要修改數據的選項上，點擊鼠標，即進入數據的修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作，點擊鼠標確認該位的修改。旋轉鼠標進入下一位的修改。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時可通過旋轉鼠標將光標移走。
3、儀器使用說明

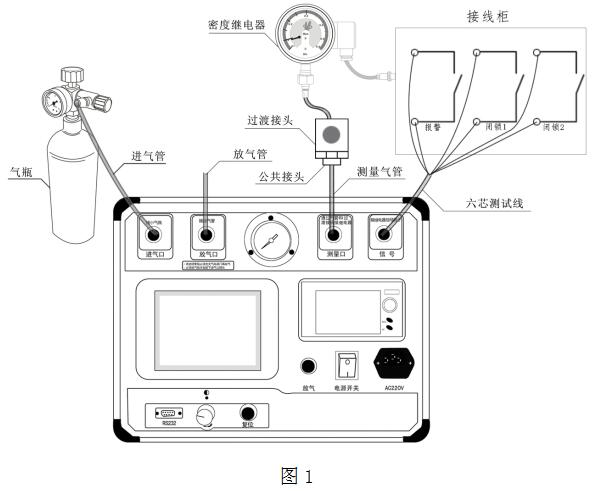

現場校驗SF6密度繼電器時請按圖1的方式使用儀器配置的配件的連接好氣路與線路， 進氣管連接儀器測量口與氣瓶，出氣管連接出氣口，測量氣管連接儀器的測量口與待檢測的SF6密度繼電器的過度接頭，六芯測試線連接儀器與接線柜上相應的測試點。
根據測試目標，把配備的六芯測試線一頭與儀器面板上的航插信號口相連接，帶鱷魚夾的那頭根據測試信號分別與密度繼電器的接線柜上的信號插座對接，不使用的鱷魚夾需閑置，不要與其它鱷魚夾接觸。測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別。

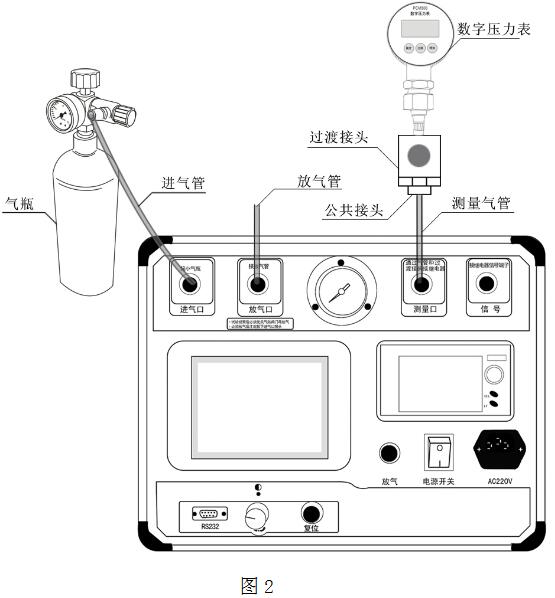

如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接如圖2所示。

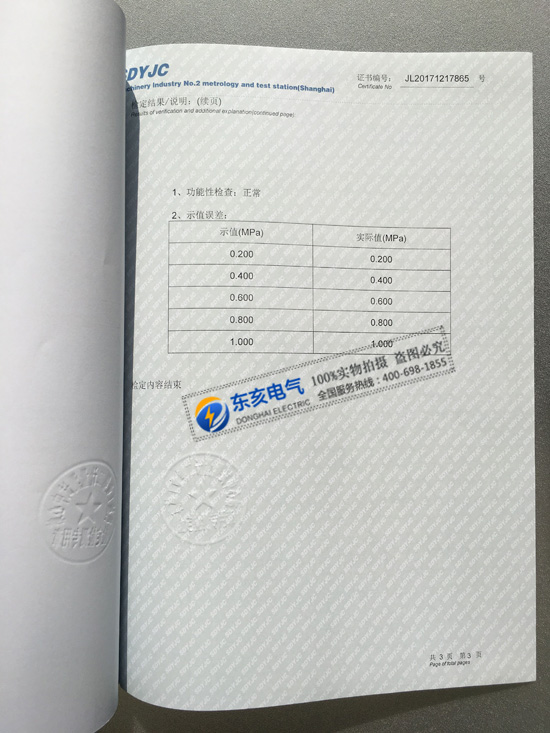

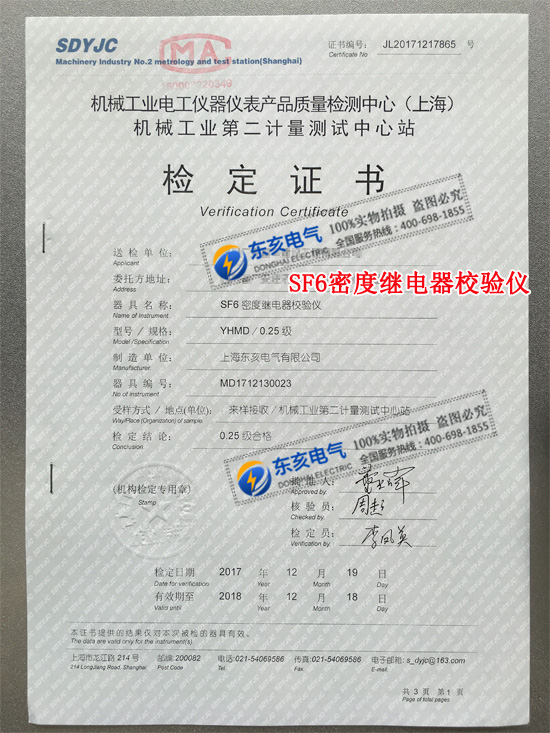

檢定證書
|
