目前我國工農業生產對濕度測量與控制的需求越來越大,露點儀作為一種測量濕度的儀器,具有測量范圍寬、準確度高、操作方便等優點,因此國內外普遍用它作為濕度測量的標準儀器。可用于工農業生產的濕度在線檢測,在計量、氣象、航天、石油、化工、兵工等諸多領域有著廣泛的應用。

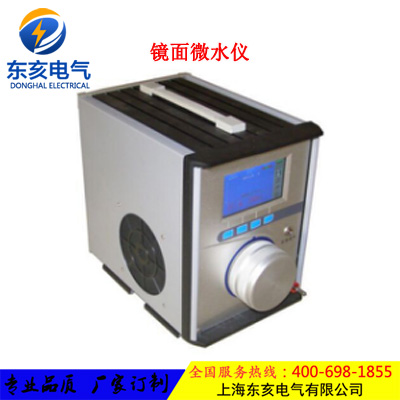

YHWSY-C鏡面露點儀使用鏡面冷凝露點法測量露點。以檢測氣體露點值作為濕度計量標準或者判斷氣體水分含量是否對生產過程有影響，確保生產安全。采用高精度的測量電路和控制算法，提高了軟件的自診斷功能，改變傳統露點儀又大又笨重的缺點，產品體積小重量輕。不在需要加濕裝置。提高測試時長，耗氣量減小。使產品的穩定性和使用壽命及測量精度大大提高。其組成部分主要由光路部分、制冷控制部分、氣路部分和電子顯示部分組成。分布合理，體積輕巧，牢固耐用。
（1）光路部分：主要由發光管、接收管等器件組成光路檢測系統，實時檢測鏡面結露狀態。
（2）制冷控制部分：由鏡面、冷堆、基座、熱管散熱器和風扇組成，鏡面嵌在冷堆的冷面，冷堆嵌在基座內，通過散熱器散熱并由風扇冷卻。制冷能力強，效率高。
（3）氣路部分：氣路部分包括取氣接頭、取樣管、不銹鋼針型調節閥、快速插頭、測量室、流量計、排氣管等，采樣管采用內徑3mm，壁厚1mm的聚四氟乙烯管，保證了測量準確度。
（4）電子顯示部分：采用TFT4.2彩色液晶顯示觸摸屏，實時顯示當前測量的露點溫度、平衡過程曲線圖、流量、時間等信息。具有報警、自檢測、歷史存儲及查詢，電量及流量檢測，校準等功能。
圖1-1 測量原理
YHWSY-C鏡面露點儀在恒定壓力下，使氣體以一定流速經過密閉氣室，被測量氣體通過露點測量室時掠過冷鏡面，當鏡面溫度高于該氣體的露點溫度時，鏡面呈干燥狀態，此時，發光二極管發出的光照在鏡面上，幾乎完全反射，由光電傳感器感應到并輸出光電信號，經控制回路比較、放大，驅動熱電泵(由四級 Peltier 元件組成)，對鏡面制冷，當鏡面溫度降至樣氣的露點溫度時，鏡面上開始結露，光照在鏡面上后出現漫反射，光電傳感器感應到的反射光信號隨之減弱，此變化經控制回路比較、放大后調節熱電泵激勵，使其制冷功率減小，這樣通過自動控制使冷鏡面上的露與氣體中的水蒸氣呈相平衡狀態，鏡面溫度由一緊貼在冷鏡面下方的鉑電阻（PT100)溫度傳感器感應，準確測量出鏡面的溫度(即露層的溫度)，從而獲得氣體的露點溫度。作為濕度計量標準或者判斷氣體水分含量是否對生產過程有影響，確保生產安全。
前面板：
YHWSY-C的前面板如圖所示：
主要包括以下幾部分：
1、測試頭：逆時針旋轉測試頭上的壓緊蓋可以打開測試頭，內部測試頭可以取下，測試探頭內部裝有發光管和接收管，冷鏡位于測量室中央位置，拆裝清洗方便。
2、進氣口：儀表的進氣口為快速接頭固定部分，與快速接頭活動部分配合，方便插拔，通過氣路連接管與設備連接。
3、彩色液晶觸摸顯示屏：采用TFT4.2彩色液晶顯示觸摸屏，功能鍵與顯示均在其上面，實時顯示當前測量的露點溫度、平衡過程曲線圖、流量、時間等信息。操作方便簡單。
4、光強調節旋鈕：順時針轉動旋鈕可以使光電信號增強，調節光強強弱，使傳感器工作在最佳狀態下，便于觀察，減小誤差。
后面板:
YHWSY-C鏡面露點儀的后面板如下圖所示：
1、電源開關：按下電源開關，系統上電，儀表開始工作，進行初始化和相關檢測。
2、充電口：儀表內置可充電電池，連接專用充電器可對儀表進行充電。電池可連續工作使用6小時以上。
3、出氣口：當測量腐蝕性或有毒氣體時，出氣口連接相應的排氣管，對尾氣進行回收或做相應處理；當測量無毒氣體時，氣體可通過出氣口直接排出。
詳細介紹
